Rolovací vrata

Průmyslová rolovací vrata se skládají z jednotlivých lamel o výšce zpravidla 70 – 100 mm, vodicích kolejnic a navíjecího bubnu.. Lamely jsou vzájemně propojeny průběžným zámkem a navíjejí se na buben umístěný nad překladem. Rolovací vrata se používají zejména v místech, kde je nedostatek prostoru pro instalaci jiných druhů vrat, nebo u extrémně velkých otvorů.

Funkce

Průmyslové provedení pro velmi časté používání. Pro uzavření objektů především v místech, kde není možno použít sekční vrata. Jednoduchá koncepce s navíjením lamel v nadpraží. Rolovací vrata splňují všechny provozní a bezpečnostní požadavky a odpovídají všem bezpečnostním nařízením harmonizované evropské normy ČSN EN 13 241-1.

Technické údaje

  • lamely z hliníku, nebo ocelové lamely z pozinkovaného plechu, nebo lakované dle RAL
  • izolované provedení z dvojitých lamel izolovaných polystyrolem, nebo polyuretanem
  • jednoduché neizolované provedení
  • šířka lamel je 70-100 mm a tloušťka až 20 mm podle typu lamely
  • navíjení vratového křídla je na hřídel pomocí nástrčného elektromotoru
  • elektromotor je v provedení se standardní rychlostí cca 0,18 m/s nebo
  • v rychloběžném provedení s rychlostí cca 0,5 m/s
  • lamely s kluzným zakončením, spodní lamela s gumovým těsněním
  • nadpraží je těsněno kartáčem

Další možnosti vybavení dle volby

  • možnost odvětrání – větrací lamelou
  • prosvětlovací lamely z protlačovaného hliníku s okénky, zasklené nerozbitným polykarbonátem
  • impulsní ovládání s bezpečnostní kontaktní lištou
  • světelná závora, indukční smyčky, radary, tahové spínače
  • lakování dle barevníku RAL

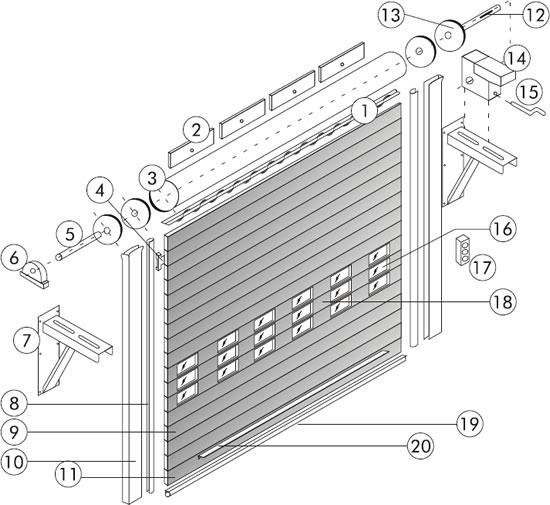

Obrázek perokresby



  1. těsnicí kartáč
  2. závěsná lamela
  3. hřídel
  4. kluzák
  5. ložiskové čepy
  6. ložiskový domek
  7. konzole
  8. ochrana hrany
  9. lamela
  10. vodítko
  11. koncová lamela
  12. ložiskový čep pohonu
  13. příruba
  14. nástrčný pohon
  15. nouzové otevírání klikou
  16. prosklení
  17. ovládací tlačítko
  18. prosklená lamela
  19. spodní gumový profil
  20. výztuha pro široká vrata

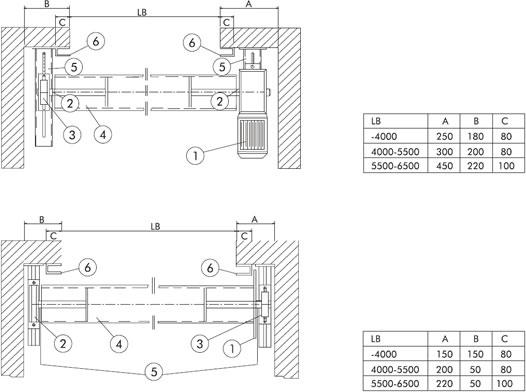

  1. elektropohon
  2. hřídel
  3. ložisko
  4. pružina
  5. konzoly
  6. vodicí kolejnice

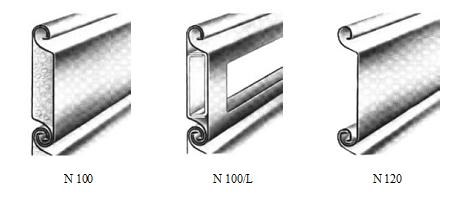

Typy profilů
