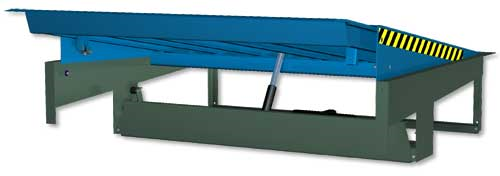

Vyrovnávací můstek série X

Dosažení nejvyšší preciznosti ve vašem procesu nakládky a vykládky.

Nekonečné množství možných pozic umožňuje výsuvné čelo vyrovnávacích můstků série X od firmy Stertil. Ideální pro nakládku a vykládku zboží uloženého až do konce ložné plochy, kde tradiční můstky se sklopným čelem mohou mít problémy. Unikátní zadní pant je uzavřené konstrukce, neumožňuje vznik mezery mezi deskou můstku a rámem. Dlouhý úkos hrany horní desky i výsuvného čela má na konci tloušťku 2mm, co umožňuje hladký průjezd mezi můstkem a vozidlem. Mnoho vlastností a volitelných příplatků činí z můstků série X řešení i pro ty nejnáročnější zákazníky.

Funkce

Uzamykatelným hlavním spínačem se aktivuje přívod proudu. Vyrovnávací můstek se ovládá třemi různými tlačítky s následujícími funkcemi: pohyb plošiny směrem nahoru, pohyb výsuvného plechu směrem ven, pohyb výsuvného plechu zpět dovnitř. Délka výsuvného plechu je plynule nastavitelná. Proto je tento typ vyrovnávacích můstků velice vhodný pro případy, kdy je nutné kamion naložit nebo vyložit až do konce ložné plochy. Během nakládky i vykládky se plošina a výsuvný plech automaticky přizpůsobují neustále se měnící výšce vozidla. Po ukončení nakládky či vykládky a odjezdu kamionu se plošina a výsuvný plech snadno vrátí do klidové polohy. Červené bezpečnostní tlačítko STOP na spínací skříni umožňuje blokaci vyrovnávacího můstku v každé poloze.

Bezpečnost

  • Žluto-černě značené boční bezpečnostní plechy
  • Parkovací podpěry pro bezpečné ustavení v klidové poloze
  • Bezpečnostní proti-pádový ventil, pro případ náhlého odjetí vozidla v momentě, kdy se na můstku nachází obsluha, technika, nebo zboží.
  • Skříňka řízení s uzamykatelným hlavním vypínačem
  • V případě vozidla naloženého k jedné straně je horní deska schopna na obou stranách překonat výškový rozdíl až 125 mm, aniž by přitom došlo k nebezpečnému poškození pantů na zadní straně.

Technická specifikace

  • Horní deska, výztuhy a výsuvné čelo jsou vyrobeny z vysoce pevnostní oceli (s 355 jo / ocel 52)
  • Tloušťka plechu horní desky 8/10 mm, výsuvného čela 12/14 mm
  • Standardní povrchová úprava: tryskání, základní a vrchní barva (celkem 80 mikronů)
  • Standardní volitelné odstíny barev: RAL 9011, RAL 5020 a RAL 5010, barva rámu vždy RAL 7016
  • Škála řídících jednotek s tlačítkem automatického návratu AUTO-RETURN již ve standardu a za příplatek mimo jiné s integrovanými tlačítky pro ovládání vrat
  • Standardní délka výsuvného čela: 600 mm, za příplatek 1000 mm.
  • Výsuvné čelo uložené na nylonových ložiscích a tlumiče rázů v bezpečnostním vedení zajišťují nízkou hladinu provozního hluku.

Další možnosti vybavení dle volby

Uživatelský komfort můžete zvýšit u výrobků série X pomocí volitelných příplatků:

  • Žárové zinkování horní desky, sklopného čela a rámu můstku
  • Proti průvanová zábrana mezi deskou a rámem můstku, nebo stěnou.
  • Různé druhy nárazníků (gumové, pohyblivé, polyetylenové)
  • Délka výsuvného čela 1000 mm (u modelů s délkou horní desky 1970 a 2165 mm je max. délka snížena na 850 mm)
  • Samostatné boční zásuvné segmenty umožňují nakládku i menších vozidel
  • Snížení hlučnosti protiskluzovou úpravou horní desky a čela (redukce hlučnosti až o 10 dB)
  • Pěnová tepelná izolace PUR pod můstkem
  • Různé příslušenství pro instalaci (rámy, integrované prvky, ztracené bednění atp.)
  • PVC závěs pro zakrytí otvoru pod výsuvným čelem

Rozměry hydraulických vyrovnávacích můstků série X



MODEL XP/XFLBHWB 600WB 1000WO 600WO 1000*C
XP/F   ..17speciálnapop  távku 6000
XP/F 2018200018305853403653804056000
XP/F 2218220018305853954253553806000
XP/F 2518250018305853453953353756000
XP/F 2818280018305853854353253606000
XP/F 3018300018305853604053153506000
XP/F 3518350018307003754154254606000
XP/F 4018400018307004104503704006000
XP/F 4518450018307003854203453656000
XP/F 2020200020005853403653804056000
XP/F 2220220020005853954253553806000
XP/F 2520250020005853453953353756000
XP/F 2820280020005853854353253606000
XP/F 3020300020005853604053153506000
XP/F 3520350020007003754154254606000
XP/F 4020400020007004104503704006000
XP/F 4520450020007003854203453656000
XP/F 2021200021105853403653804056000
XP/F 2221220021105853954253553806000
XP/F 2521250021105853453953353756000
XP/F 2821280021105853854353253606000
XP/F 3021300021105853604053153506000
XP/F 3521350021107003754154254606000
XP/F 4021400021107004104503704006000
XP/F 4521450021107003854203453656000
XP/F 2022200022505853403653804056000
XP/F 2222220022505853954253553806000
XP/F 2522250022505853453953353756000
XP/F 2822280022505853854353253606000
XP/F 3022300022505853604053153506000
XP/F 3522350022507003754154254606000
XP/F 4022400022507004104503704006000
XP/F 4522450022507003854203453656000

Pracovní rozsah nad úrovní rampy byl vypočítán pro úhel dosedacího plechu 7 stupňů. Pokud pracujete s (elektrickým) vysokozdvižným vozíkem, lze tento úhel nastavit na 4 stupně. Tím se však zredukuje pracovní rozsah nad úrovní rampy asi o polovinu. V této záležitosti Vám rádi poradí naši odborníci.

Dynamická kapacita C = 60 kN, délka výsuvného plechu: 600 nebo 1 000 mm (u plošiny o délce 2 000 mm smí činit délka výsuvného plechu max. 775 mm).

Možnosti použití modelu

Můstky série X jsou dostupné s integrovaným rámem (typ XF) pro montáž do zespoda otevřených otvorů (vhodné pro použití nákladních automobilů s hydraulickým sklopným čelem), nebo samostatně stojící, bez integrovaného rámu (typ XP), pro instalaci do zespoda uzavřených otvorů.

Záruka

Certifikát ISO-9001 a značka CE pro vyrovnávací můstky zaručují optimální bezpečnost a životnost. Standardní záruční lhůta činí 1 rok.

Prodloužení záruky je možné v kombinaci s uzavřením smlouvy o údržbě s naším servisním oddělením.
