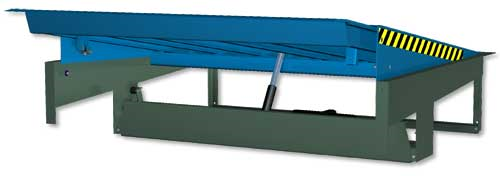

Vyrovnávací můstek série XH

Dosažení nejvyšší preciznosti procesu nakládky a vykládky v kombinaci s vysokou nosností.

Nekonečné množství možných pozic umožňuje výsuvné čelo vyrovnávacích můstků série XH s vysokou nosností od firmy Stertil. Ideální pro nakládku a vykládku zboží uloženého až do konce ložné plochy, kde tradiční můstky se sklopným čelem mohou mít problémy. Nosnost 8 tun pro překládání obzvláště těžkých nákladů. Unikátní zadní pant je uzavřené konstrukce, neumožňuje vznik mezery mezi deskou můstku a rámem. Dlouhý úkos hrany horní desky i výsuvného čela má na konci tloušťku 2mm, co umožňuje hladký průjezd mezi můstkem a vozidlem. Mnoho vlastností a volitelných příplatků činí z můstků série XH řešení i pro ty nejnáročnější zákazníky.

Funkce

Uzamykatelným hlavním spínačem se aktivuje přívod proudu. Vyrovnávací můstek se ovládá třemi různými tlačítky s následujícími funkcemi: pohyb plošiny směrem nahoru, pohyb výsuvného plechu směrem ven, pohyb výsuvného plechu zpět dovnitř. Délka výsuvného plechu je plynule nastavitelná. Proto je tento typ vyrovnávacích můstků velice vhodný pro případy, kdy je nutné kamion naložit nebo vyložit až do konce ložné plochy. Během nakládky i vykládky se plošina a výsuvný plech automaticky přizpůsobují neustále se měnící výšce vozidla. Po ukončení nakládky či vykládky a odjezdu kamionu se plošina a výsuvný plech snadno vrátí do klidové polohy. Červené bezpečnostní tlačítko STOP na spínací skříni umožňuje blokaci vyrovnávacího můstku v každé poloze.

Bezpečnost

• Žluto-černě značené boční bezpečnostní plechy
• Parkovací podpěry pro bezpečné ustavení v klidové poloze
• Bezpečnostní proti-pádový ventil, pro případ náhlého odjetí vozidla v momentě, kdy se na můstku nachází obsluha, technika, nebo zboží.
• Skříňka řízení s uzamykatelným hlavním vypínačem
• V případě vozidla naloženého k jedné straně je horní deska schopna na obou stranách překonat výškový rozdíl až 125 mm, aniž by přitom došlo k nebezpečnému poškození pantů na zadní straně.

Technická specifikace

• Horní deska, výztuhy a výsuvné čelo jsou vyrobeny z vysoce pevnostní oceli (s 355 jo / ocel 52)
• Standardní povrchová úprava: tryskání, základní a vrchní barva (celkem 80 mikronů)
• Standardní odstíny barev: můstek RAL 5020 oceánská modř, nebo na přání bez příplatku 9011 černá, a 5010 modrá, barva rámu RAL 7016 šedá
• Další odstíny dle barevníku RAL jsou možné za příplatek
• Škála řídících jednotek s tlačítkem automatického návratu AUTO-RETURN již ve standardu a za příplatek mimo jiné s integrovanými tlačítky pro ovládání vrat
• Standardní délka výsuvného čela: 600 mm.
• Výsuvné čelo uložené na nylonových ložiscích a tlumiče rázů v bezpečnostním vedení zajišťují nízkou hladinu provozního hluku.

Další možnosti vybavení dle volby

Uživatelský komfort můžete zvýšit u výrobků série XH pomocí volitelných příplatků:

• Žárové zinkování horní desky, sklopného čela a rámu můstku
• Proti průvanová zábrana mezi deskou a rámem můstku, nebo stěnou.
• Různé druhy nárazníků (gumové, pohyblivé, polyetylenové)
• Délka výsuvného čela 1000 mm (u modelů s délkou horní desky 1970 a 2165 mm je max. délka snížena na 850 mm)
• Samostatné boční zásuvné segmenty umožňují nakládku i menších vozidel
• Snížení hlučnosti protiskluzovou úpravou horní desky a čela (redukce hlučnosti až o 10 dB)
• Pěnová tepelná izolace PUR pod můstkem
• Různé příslušenství pro instalaci (rámy, integrované prvky, ztracené bednění atp.)
• PVC závěs pro zakrytí otvoru pod výsuvným čelem
• Možnost provedení s rámem, do otevřené šachty (s prostorem pro sklopná hydraulická čela) – XFH, nebo bez rámu do uzavřené šachty - XPH

Rozměry hydraulických vyrovnávacích můstků s výsuvným čelem série XH

Pracovní rozsah je stanoven pro plně vysunuté čelo

Záruka

Certifikát ISO-9001 a značka CE pro vyrovnávací můstky zaručují optimální bezpečnost a životnost. Standardní záruční lhůta činí 1 rok.

Prodloužení záruky je možné v kombinaci s uzavřením smlouvy o údržbě s naším servisním oddělením.
